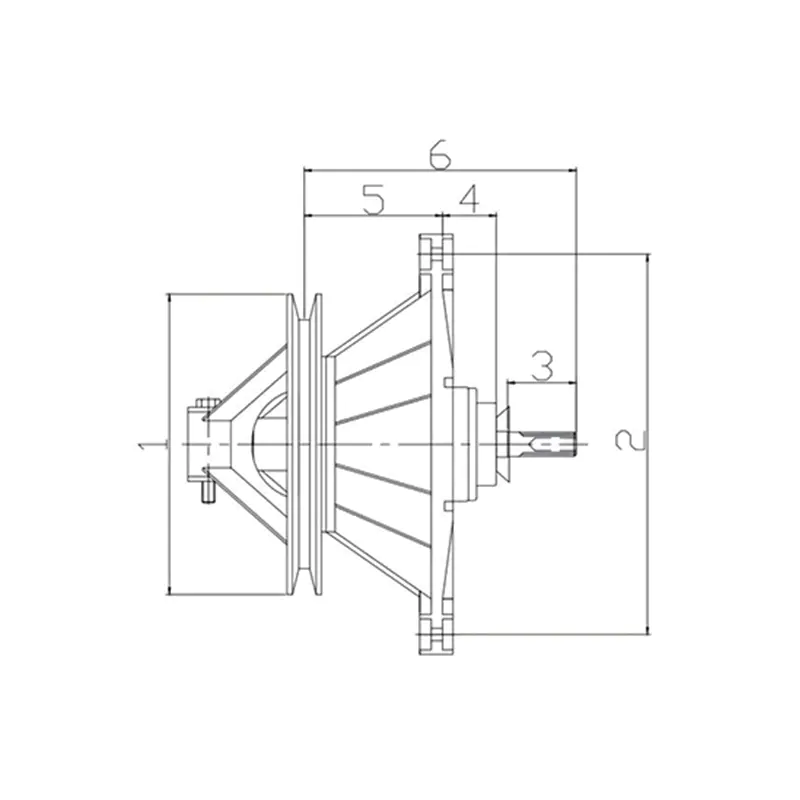

Reduzierstück für Doppelwannen-Waschmaschinen

1. Was ist ein Doppelwannen-Waschmaschinenreduzierer?

Ein Untersetzungsgetriebe für Doppelwannen-Waschmaschinen ist die Getriebebaugruppe, die zwischen dem Motor und der Pulsator- oder Rührwerksschnittstelle bei halbautomatischen Waschmaschinen positioniert ist, die zwei separate Kammern zum Waschen und Schleudern verwenden. Die Reduzierstück für Doppelwannen-Waschmaschinen senkt die relativ hohe Drehzahl des Motors bei gleichzeitiger Erhöhung des Ausgangsdrehmoments und wandelt in den meisten Ausführungen auch die kontinuierliche Rotation in die Umkehrschwingung um, die zum Antrieb des waschseitigen Pulsators erforderlich ist. Da der Waschbottich und der Schleuderbottich unabhängig voneinander auf einer Doppelbottichplattform arbeiten, ist das Reduzierstück für die Waschseite speziell auf die Umkehrlastcharakteristik ausgelegt und nicht auf den kontinuierlichen, einseitig gerichteten Schleuderbetrieb, der auf der Schleuderbottichseite zu beobachten ist.

Im Inneren eines typischen Untersetzungsgetriebes für Doppelwannen-Waschmaschinen sind ein Getriebezug, eine Abtriebswelle mit einer Dichtungs- und Buchsenanordnung und bei vielen Modellen ein integrierter Synchronisier- oder Umkehrmechanismus untergebracht, der die Drehrichtung periodisch ändert, um den Hin- und Herhub des Pulsators zu erzeugen. Das Gehäuse selbst ist im Allgemeinen abgedichtet und mit Fett gefüllt, um das Getriebe vor der im Waschraum entstehenden Feuchtigkeit zu schützen, da das Reduzierstück nahe am Wannenboden sitzt, wo die Spritzgefahr am höchsten ist. Übersetzungsverhältnis, Zahngeometrie, Gehäusedichtung und Abtriebswellenschnittstelle sind die vier Strukturelemente, die am direktesten bestimmen, wie ein gegebenes Getriebe funktioniert Reduzierstück für Doppelwannen-Waschmaschinen leistet über die gesamte Lebensdauer.

Diese Kategorieseite fasst die gängigen Strukturtypen von Untersetzungsbaugruppen für Doppelwannen-Waschmaschinen, ihre Funktionsprinzipien, anwendungsspezifische Auswahlüberlegungen für die OEM-Produktion und den Ersatzteilmarkt sowie Wartungsanleitungen zusammen, die zur Verlängerung der Lebensdauer beitragen sollen. Der Inhalt ist so organisiert, dass er Ingenieure, Beschaffungsteams und Wartungstechniker dabei unterstützt, die richtige Reduzierstückkonfiguration für eine bestimmte Doppelwannen-Geräteplattform zu ermitteln.

2. Gemeinsame Typen und Strukturmerkmale

Die bei Doppelbottich-Waschmaschinen verwendeten Reduziergetriebekonstruktionen variieren in erster Linie je nach der Getriebeanordnung, die zur Erzielung der erforderlichen Geschwindigkeitsreduzierung und Drehmomenterhöhung verwendet wird. Die folgenden vier Konfigurationen decken die meisten waschseitigen Reduzierdesigns ab, die auf aktuellen halbautomatischen Plattformen zu finden sind.

(1) Stirnradgetriebe

Schrägverzahnte Untersetzungsgetriebe verwenden abgewinkelte Zahnradzähne, die schrittweise und nicht alle auf einmal ineinandergreifen, wodurch Eingriffsgeräusche und Vibrationen im Vergleich zu geraden Stirnrädern im Allgemeinen reduziert werden. Diese Konfiguration ist bei Doppelwannenplattformen der Mittelklasse üblich, bei denen ein moderates Untersetzungsverhältnis und ein einigermaßen reibungsloser Betrieb Priorität haben.

(2) Schneckengetriebe

Schneckengetriebe erreichen ein höheres Untersetzungsverhältnis in einem kompakten Gehäuse, indem sie eine Schneckenschraube mit einem Schneckenrad kämmen. Diese Anordnung eignet sich gut für Doppelwannenplattformen mit begrenztem Gehäuseraum unter der Waschwanne, obwohl der Gleitkontakt zwischen Schnecke und Rad im Allgemeinen mehr Reibung erzeugt als ein Schrägzahnradpaar vergleichbarer Größe.

(3) Verbund-Stirnradgetriebe

Zusammengesetzte Stirnradgetriebe stapeln zwei oder mehr gerade verzahnte Zahnradstufen, um das angestrebte Untersetzungsverhältnis mithilfe einer einfacheren, wirtschaftlicheren Zahngeometrie zu erreichen. Diese Konfiguration wird häufig mit einer separaten Synchronisierungskomponente kombiniert, um die Umkehrpulsatorbewegung zu erzeugen, sodass sich das Untersetzungsgetriebe selbst ausschließlich auf die Geschwindigkeits- und Drehmomentumwandlung konzentriert.

(4) Integrierte Reduzierer-Synchronisator-Baugruppe

Einige Doppelwannenplattformen vereinen die Untersetzungsstufe und den Umkehrsynchronisierungsmechanismus in einem einzigen Gehäuse. Dieser integrierte Ansatz reduziert die Anzahl separater Komponenten im Antriebsstrang des Geräts und kann die Montage vereinfachen, erfordert jedoch während der Entwicklung eine engere Abstimmung zwischen Getriebedesign und Umkehrmechanismusdesign.

3. Funktionsprinzip und Eigenschaften des Untersetzungsverhältnisses

Das Funktionsprinzip eines Untersetzungsgetriebes für Doppelwannen-Waschmaschinen besteht darin, die relativ schnelle Drehung des Motors mit geringem Drehmoment in eine langsamere Ausgabe mit höherem Drehmoment umzuwandeln, die zum Antrieb des Pulsators oder Rührwerks auf der Waschseite geeignet ist. Im Inneren des Gehäuses reduzieren eine oder mehrere ineinandergreifende Zahnradstufen schrittweise die Drehzahl in jeder Stufe und vervielfachen gleichzeitig das Drehmoment entsprechend dem Übersetzungsverhältnis in dieser Stufe. Wenn ein Umkehrsynchronisator integriert oder am Ausgang des Untersetzungsgetriebes angebracht ist, unterbricht ein zusätzlicher Mechanismus regelmäßig die Ausgangsdrehrichtung und kehrt sie um, um den oszillierenden Hub zu erzeugen, der Wasser und Stoff bewegt.

Die folgende Tabelle zeigt den allgemeinen Bereich des Untersetzungsverhältnisses, der typischerweise mit jeder der vier im vorherigen Abschnitt beschriebenen Untersetzungskonfigurationen verbunden ist. Diese Zahlen stellen häufig beobachtete Mittelwerte bei aktuellen Doppelwannenplattformen dar und dienen als allgemeine Referenz und nicht als feste Spezifikation für ein einzelnes Produkt. Die Durchsicht dieses Vergleichs hilft zu erklären, warum Schneckengetriebe oft dann gewählt werden, wenn ein kompaktes Gehäuse immer noch ein relativ hohes Untersetzungsverhältnis liefern muss, während Schrägstirnrad- und Verbundstirnradkonstruktionen häufiger zum Einsatz kommen, wenn ein moderates Übersetzungsverhältnis und ein ruhigerer Betrieb das Hauptziel sind. Es wird auch verdeutlicht, warum sich Gehäusegröße, Getriebematerial und Schmierungsstrategie bei diesen Untersetzungsgetriebetypen erheblich unterscheiden, da ein höheres Untersetzungsverhältnis im Allgemeinen mehr Gleitkontakt und Wärmeerzeugung auf einen kleineren Zahneingriffsbereich konzentriert. Ingenieure, die ein Doppelwannen-Waschmaschinengetriebe für eine neue Plattform bewerten, beginnen in der Regel mit der Schätzung des erforderlichen Ausgangsdrehmoments und der Pulsatorhubfrequenz, bevor sie aus diesem Vergleich einen Zielverhältnisbereich auswählen.

Wie aus der Tabelle hervorgeht, decken Schneckengetriebe im Allgemeinen den breitesten und höchsten Übersetzungsverhältnisbereich unter den vier Konfigurationen ab, was mit ihrer kompakten, einmaschigen Konstruktion und der Fähigkeit, ein großes Übersetzungsverhältnis zu erreichen, ohne mehrere Getriebestufen zu stapeln, im Einklang steht. Verbundstirnradgetriebe und integrierte Untersetzungsgetriebe-Synchronisierungsbaugruppen liegen im mittleren Bereich und spiegeln ein Gleichgewicht zwischen Übersetzungsverhältnis, mechanischer Einfachheit und Herstellungskosten wider. Stirnradgetriebe liegen im Allgemeinen am unteren Ende des hier gezeigten typischen Bereichs, was aufgrund ihres vergleichsweise leiseren Betriebs oft ein akzeptabler Kompromiss ist. Es ist zu beachten, dass das Untersetzungsverhältnis bei der Spezifikation eines Untersetzungsgetriebes für eine Doppelwannenplattform nur eine Eingabe unter mehreren ist. Bei der endgültigen Auswahl spielen auch die Drehmomentkapazität der Abtriebswelle, die Dichtungsleistung des Gehäuses und die Verschleißfestigkeit des Getriebematerials eine Rolle. Beschaffungsteams beschaffen a Reduzierstück für Doppelwannen-Waschmaschinen Für eine bestimmte Geräteplattform sollte dieses Diagramm als allgemeine Startreferenz dienen und die genaue Verhältnisanforderung gegenüber der Zielmotorgeschwindigkeit und der gewünschten Pulsatorhubfrequenz bestätigen. Da die tatsächlichen Übersetzungsanforderungen sogar innerhalb einer einzelnen Untersetzungsgetriebekategorie je nach Wannenkapazität und Motorleistung variieren, ist es nach wie vor der zuverlässigste Ansatz, bei der Beschaffung von der spezifischen Antriebsstrangspezifikation auszugehen.

4. Getriebematerialqualitäten und relativer Zahnverschleißverlauf

Zahnmaterial und Wärmebehandlung gehören zu den folgenreichsten Entscheidungen bei der Konstruktion von Untersetzungsgetrieben für Doppelwannen-Waschmaschinen, da das Getriebe unter wiederholten Umkehrlasten arbeitet, in einem Gehäuse, das Feuchtigkeit und Reinigungsmittelrückständen ausgesetzt ist, und oft mit begrenztem Schmiermittelnachschub über die Lebensdauer des Geräts. Drei Materialansätze werden in der Branche üblicherweise verwendet: Standardzahnräder aus Kohlenstoffstahl, Zahnräder aus einsatzgehärtetem Stahl, bei denen die Zahnoberfläche einer zusätzlichen Härtungsbehandlung unterzogen wird, während der Kern zäh bleibt, und Zahnräder aus gesinterter Legierung, die durch einen pulvermetallurgischen Prozess hergestellt werden. Bei jedem Ansatz ergibt sich eine andere Verlaufskurve des Zahnverschleißes, wenn sich die Betriebszyklen ansammeln. Dies hilft zu erklären, warum Plattformen mit höherer Beanspruchung in Doppelwannen dazu neigen, einsatzgehärtete Zahnradsätze zu verwenden, selbst wenn die Basiszahngeometrie fast identisch mit der eines Standardäquivalents aus Kohlenstoffstahl ist.

Das folgende Liniendiagramm zeigt einen veranschaulichenden Zahnverschleißindex über eine zunehmende Anzahl von Arbeitszyklen für die drei oben beschriebenen Materialansätze. Der Verschleißindex stellt ein allgemeines, relatives Maß für den Zahnoberflächen- und Zahneingriffsverschleiß dar und ist kein garantierter Lebensdauerwert für ein bestimmtes Produkt, da die tatsächlichen Ergebnisse von der Schmiererhaltung, der Feuchtigkeitseinwirkung, der Belastungshäufigkeit und der Qualität der Gehäusedichtung abhängen. Dieser Vergleich soll Technik- und Wartungsteams dabei helfen, zu verstehen, warum die Wahl des Getriebematerials mit steigenden Gerätebetriebszyklen immer wichtiger wird und warum sich die Austauschintervalle im Aftermarket zwischen Standard-Stahl- und einsatzgehärteten Getriebevarianten häufig deutlich unterscheiden. Wenn man das Diagramm von links nach rechts liest, erkennt man, dass sich der Verschleißspalt zwischen den Materialtypen zunehmend vergrößert, anstatt konstant zu bleiben, ein Muster, das häufig bei Wendegetriebezügen zu beobachten ist, die wiederholter Richtungsbelastung ausgesetzt sind. Diese immer größer werdende Lücke ist einer der Hauptgründe dafür, dass Plattformen für Doppelwannen-Waschmaschinen mit mittlerer und höherer Beanspruchung zunehmend Getriebesätze aus einsatzgehärteter oder gesinterter Legierung anstelle eines einfachen Standardäquivalents aus Stahl vorsehen.

Die Standardstahllinie steigt am steilsten an, was auf einen schnelleren Zahnoberflächenverschleiß zurückzuführen ist, da sich Umkehrlasten und Eingriffszyklen an den Zahnradkontaktpunkten ansammeln. Die Linie des einsatzgehärteten Stahls zeigt einen mäßigen Anstieg, der mit der zusätzlichen Oberflächenhärte an der Zahnflanke übereinstimmt, während der Getriebekern genügend Zähigkeit behält, um einem Ermüdungsbruch bei wiederholtem Umkehrdrehmoment standzuhalten. Die gesinterte Legierungslinie bleibt in diesem Vergleich über den gesamten Zyklusbereich am flachsten, was der gleichmäßigeren Dichte und kontrollierten Porosität entspricht, die durch den Pulvermetallurgieprozess bei richtiger Spezifikation für diese Anwendung erreichbar sind. Es ist hervorzuheben, dass es sich bei dieser Tabelle eher um einen allgemeinen relativen Vergleich als um eine zertifizierte Lebensdauergarantie handelt, da der reale Getriebeverschleiß auch stark von der Erhaltung der Schmierung, der Integrität der Gehäusedichtung und der Häufigkeit der Arbeitszyklen abhängt. Für OEM-Produktionslinien, die ein neues Untersetzungsgetriebe für Doppelwannen-Waschmaschinen spezifizieren, sollte das Getriebematerial auf das erwartete Leistungsprofil des Zielgeräts abgestimmt sein, anstatt standardmäßig auf ein einziges Material für alle Produktstufen zu setzen. Beim Ersatzteilaustausch stellen Techniker, die an Hochleistungs- oder häufig verwendeten Doppelrohrmaschinen arbeiten, häufig fest, dass die Aufrüstung auf einen einsatzgehärteten Zahnradsatz, sofern das Gehäuse und die Montageschnittstelle dies zulassen, die Häufigkeit wiederholter Wartungseinsätze aufgrund von Getriebegeräuschen oder Schlupf im Vergleich zu einem standardmäßigen Stahlaustausch verringert.

5. Anwendungsszenarien und Auswahlprioritäten

Bei der Auswahl des richtigen Untersetzungsgetriebes für Doppelwannen-Waschmaschinen für eine bestimmte Anwendung müssen mehrere technische Faktoren gegen die spezifischen Anforderungen der Zielplattform abgewogen werden. Für die OEM-Produktion muss das Untersetzungsgetriebe zu Beginn des Antriebsstrangkonstruktionsprozesses zusammen mit dem Motor und der Pulsatorwelle spezifiziert werden, da das Übersetzungsverhältnis, die Ausgangswellenschnittstelle und die Gehäuseabmessungen zwischen diesen Komponenten voneinander abhängen. Beim Aftermarket-Austausch verlagert sich die Priorität auf die exakte Anpassung der Montagefläche, der Keilverzahnung der Abtriebswelle und des Untersetzungsverhältnisses der Originalkomponente, um Vibrationen, Geräusche oder Timing-Unstimmigkeiten nach dem Einbau zu vermeiden.

Das folgende Balkendiagramm zeigt eine allgemeine Auswahlprioritätsbewertung anhand von fünf gängigen Bewertungsfaktoren für Reduzierkomponenten für Doppelbottich-Waschmaschinen: Verhältnisgenauigkeit, Geräuschdämmung, Drehmomentkapazität, Dichtungsleistung und Kosteneffizienz. Diese Bewertungen spiegeln eine allgemeine Gewichtung wider, die üblicherweise bei der Komponentenbewertung angewendet wird, und nicht eine feste Formel, da sich die tatsächliche Prioritätsrangfolge verschiebt, je nachdem, ob das Reduzierstück für eine kompakte Haushaltsplattform oder ein Gerät mit größerer Kapazität und höherer Beanspruchung gedacht ist. Die Durchsicht dieses Diagramms vor der endgültigen Beschaffungsentscheidung hilft Beschaffungs- und Entwicklungsteams dabei, sich darauf abzustimmen, welche Faktoren bei der Lieferantenbewertung und Musterprüfung die größte Aufmerksamkeit verdienen. Es bietet auch einen nützlichen Rahmen für den Vergleich technischer Vorschläge aus verschiedenen Komponentenquellen auf vergleichbarer Basis, anstatt sich isoliert auf ein einzelnes Attribut zu konzentrieren. Bei den meisten Doppelwannenplattformen haben die Dichtungsleistung und die Drehmomentkapazität im Vergleich zu ihrer scheinbaren Einfachheit tendenziell ein unverhältnismäßig hohes Gewicht, da Abweichungen in diesen Bereichen häufig zu vorzeitigem Getriebeverschleiß oder Feuchtigkeitseintritt nach der Installation führen.

Wie aus der Tabelle hervorgeht, liegen Dichtungsleistung und Drehmomentkapazität auf der allgemeinen Prioritätenliste oder nahe an der Spitze, dicht gefolgt von Verhältnispräzision und Geräuschdämmung, während die Kosteneffizienz, obwohl sie immer noch relevant ist, in einer ausgewogenen Bewertung im Allgemeinen etwas weniger Gewicht hat als die vier leistungsbezogenen Faktoren. Dieses Muster spiegelt die praktische Realität wider, dass ein Untersetzungsgetriebe einer Doppelwannen-Waschmaschine, das an der Gehäusedichtung oder an der Abtriebswellenschnittstelle ausfällt, dazu neigt, einen Serviceanruf auszulösen, lange bevor das darunterliegende Getriebematerial das Ende seiner erwarteten Ermüdungslebensdauer erreicht hat. Ingenieure und Einkäufer, die einen neuen Anbieter von Untersetzungsgetrieben bewerten, verwenden üblicherweise einen ähnlichen Gewichtungsrahmen wie diesen, um Stichprobentests zu strukturieren, wobei neben der Drehmoment- und Übersetzungsüberprüfung die Prüfung auf Dichtungslecks und die Messung des Getriebegeräuschs Vorrang haben, anstatt die Kosten als primäres Unterscheidungsmerkmal zu betrachten. Bei Doppelwannenplattformen, die in Umgebungen mit höherer Luftfeuchtigkeit betrieben werden oder während des Waschzyklus häufig Spritzern ausgesetzt sind, verdient die Gehäusedichtungsleistung oft noch mehr Gewicht als in dieser allgemeinen Tabelle dargestellt, da eindringende Feuchtigkeit dazu neigt, den Getriebeverschleiß zu beschleunigen, sobald er auftritt. Letztendlich sollte die relative Gewichtung dieser fünf Faktoren angepasst werden, um die spezifische Betriebsumgebung, den Arbeitszyklus und die Zuverlässigkeitserwartungen der Zielplattform für Doppelwannengeräte widerzuspiegeln.

6. Vergleich der Leistungsprofile verschiedener Reduzierertypen

Über einzelne Kennzahlen wie Verhältnis oder Geräuschpegel hinaus ist es oft sinnvoll, das Gesamtleistungsprofil eines Doppelwannen-Waschmaschinenreduzierers in mehreren Dimensionen gleichzeitig anzuzeigen. Das nachstehende Radardiagramm vergleicht ein Untersetzungsgetriebe mit Stirnradgetriebe mit einem Untersetzungsgetriebe mit Schneckengetriebe anhand von fünf Merkmalen: Untersetzungsbereich, Geräuschdämmung, mechanische Effizienz, Drehmomentkapazität und Kosteneffizienz. Diese Art der Multi-Attribut-Ansicht hilft Entwicklungsteams dabei, Kompromisse zu visualisieren, anstatt sich isoliert auf eine einzelne Spezifikation zu konzentrieren, da keine einzelne Reduziererkonfiguration gleichzeitig in allen Kategorien die höchste Punktzahl erzielt. Die hier gezeigte Bewertung dient der Veranschaulichung und soll allgemeine Tendenzen darstellen, die bei gängigen Doppelwannenplattformen beobachtet werden, und keinen zertifizierten Maßstab für ein einzelnes Produkt darstellen. Der Vergleich zweier Reduzierertypen auf demselben Radarrahmen erleichtert auch die Kommunikation von Design-Kompromissen gegenüber nicht-technischen Interessenvertretern während einer Plattformüberprüfung oder Lieferantenbesprechung.

Die überlappenden Polygone im Radardiagramm veranschaulichen, dass das Schneckengetriebe im Allgemeinen beim Untersetzungsbereich und bei der Drehmomentkapazität besser abschneidet, was mit seiner Fähigkeit übereinstimmt, eine große Drehzahlreduzierung innerhalb eines kompakten Einzelnetzes zu erreichen, das weiter oben auf dieser Seite besprochen wurde. Im Vergleich dazu schneidet das Untersetzungsgetriebe mit Schrägverzahnung in puncto Geräuschdämmung und mechanischer Effizienz tendenziell besser ab, vor allem weil sein abgewinkelter Zahneingriff weniger Gleitreibung und Vibrationen erzeugt als das Kontaktmuster von Schnecke und Rad. Beide Konfigurationen weisen in diesem allgemeinen Vergleich weitgehend vergleichbare Kosteneffizienzwerte auf, was die Tatsache widerspiegelt, dass die Endkosten häufig mehr vom Produktionsvolumen und den Werkzeuginvestitionen als von der grundlegenden Getriebeanordnung selbst bestimmt werden. Dieser Vergleich unterstreicht ein wiederkehrendes Thema auf dieser Kategorieseite: Es gibt keine einzelne Doppelwannen-Untersetzungskonfiguration für Waschmaschinen, die allgemein überlegen ist, und die richtige Wahl hängt von der Anpassung des Leistungsprofils der Untersetzung an die spezifischen Verhältnisanforderungen, die Geräuschtoleranz und die Gehäuseraumbeschränkungen der betrachteten Geräteplattform ab. Ingenieurteams, die eine neue Doppelwannenplattform prüfen oder die von einem Komponentenlieferanten vorgeschlagene Reduzierbaugruppe bewerten, können einen Radarvergleich wie diesen nutzen, um schnell zu erkennen, welche Kompromisse akzeptiert werden, bevor sie sich auf einen endgültigen Entwurf festlegen.

7. Strukturübersicht einer typischen Reduzierbaugruppe

Um die obige Strukturbesprechung besser verständlich zu machen, zeigt das isometrische Diagramm unten den allgemeinen Aufbau eines typischen Untersetzungsgetriebes für Doppelbottich-Waschmaschinen, einschließlich der Eingangswellenkupplung, des Innengetriebegehäuses, der Ausgangswelle mit Dichtung und Buchse sowie der Montagehalterung, die die Baugruppe unter dem Waschbottich sichert. Diese vereinfachte Strukturansicht ist als allgemeine Referenz und Orientierung gedacht und nicht als präzise Konstruktionszeichnung eines bestimmten Produkts. Die Betrachtung der Baugruppe in dieser geschichteten Form hilft zu verdeutlichen, wie sich die Rotationsenergie vom Motor über das Getriebe und hinaus zur Pulsatorschnittstelle bewegt, während die Dichtungs- und Buchsenabschnitte auf dem Weg für den Wasserausschluss und die radiale Unterstützung sorgen. Das Verständnis dieser Schichtstruktur erleichtert auch die Interpretation der in den vorherigen Abschnitten behandelten Material- und Auswahldiskussion, da jede gekennzeichnete Zone im Diagramm einer anderen technischen Priorität entspricht. Beispielsweise ist die Getriebezone am engsten mit der Präzision des Übersetzungsverhältnisses und der Drehmomentübertragung verbunden, während die Zone der Abtriebsdichtung am engsten mit der Priorität der Dichtungsleistung verbunden ist, die in Abschnitt 5 besprochen wird.

Wenn man das Diagramm von oben nach unten liest, folgt man dem physischen Pfad der Baugruppe, wie sie im Gerät installiert werden würde, beginnend mit der Eingangswellenkupplung, die den Motorausgang in Eingriff bringt, und endend mit der Montagehalterung, die das Reduziergehäuse unter dem Waschbottich sichert. Das Getriebegehäuse nimmt den zentralen Abschnitt der Baugruppe ein und ist der Bereich, der am stärksten von den in Abschnitt 4 diskutierten Material- und Verschleißerwägungen betroffen ist, da es die kämmenden Getriebestufen enthält, die für die Geschwindigkeitsreduzierung und Drehmomentumwandlung verantwortlich sind. Direkt unter dem Getriebezug ist die Abtriebswellendichtung eine kritische Übergangszone, da sie eine gleichmäßige Dichtfläche aufrechterhalten muss, auch wenn die Abtriebswelle während des Betriebszyklus des Pulsators wiederholt rotiert und die Richtung wechselt. Der Abtriebsbuchsenabschnitt unter der Dichtung verwaltet die radiale Belastung der Abtriebswelle und trägt dazu bei, die Ausrichtung mit der weiter oben am Antriebsstrang angeschlossenen Pulsatorwellenbaugruppe aufrechtzuerhalten. Schließlich ist die Montagehalterung so geformt, dass sie zur spezifischen Gehäuseschnittstelle der Zielgeräteplattform passt. Aus diesem Grund müssen Nachrüst-Ersatzreduzierer genau zu dieser Grundfläche passen, um Installationsprobleme zu vermeiden. Die Betrachtung der Baugruppe als eine Reihe unterschiedlicher Funktionsbereiche und nicht als ein einzelnes generisches Getriebe ist ein nützliches mentales Modell beim Vergleich von Beschaffungsoptionen oder der Diagnose eines Feldausfalls.

8. Überlegungen zur Herstellung für OEM- und Aftermarket-Lieferungen

Eine konsequente Steuerung des Herstellungsprozesses hat einen direkten Einfluss darauf, wie gut ein Untersetzungsgetriebe für Doppelwannen-Waschmaschinen nach der Installation funktioniert, insbesondere im Hinblick auf die Maßhaltigkeit der Zahnradzähne, den Sitz der Gehäusedichtung und die metallurgische Konsistenz über alle Produktionschargen hinweg. OEM-Hersteller erfordern im Allgemeinen eine strenge Chargenkonsistenz, da selbst kleine Dimensionsverschiebungen im Zahnprofil des Zahnrads das Eingriffsgeräusch und die Drehmomentübertragung beeinträchtigen können, wenn sie mit einem Motor und einer Pulsatorwelle kombiniert werden, die separat für dieselbe Plattform beschafft werden. Aftermarket-Zulieferer stehen vor einer ähnlichen, aber besonderen Herausforderung, da ein Ersatzgetriebe genau genug mit der Originalausrüstungs-Montagefläche und der Abtriebswellenschnittstelle übereinstimmen muss, um nach der Installation neue Vibrations- oder Leckageprobleme zu vermeiden, selbst wenn das Originalgerätemodell nicht mehr in der aktuellen Produktion ist.

Cixi Gaite Electric Co., Ltd. wurde 2002 gegründet und hat seinen Sitz in Ningbo, Zhejiang. Das Unternehmen hat seine Fertigungsaktivitäten speziell auf Kernkomponenten des Antriebsstrangs von Waschmaschinen konzentriert, darunter Untersetzungsgetriebe, Synchronisierungen und zugehörige Wellenbaugruppen, sowohl für OEM-Hersteller als auch für Aftermarket-Anwendungen. Das Unternehmen verfügt über eine Produktionsfläche von rund 10.000 Quadratmetern und hat seine Fertigungsprozesse auf die spezifischen Getriebegeometrie- und Gehäusedichtungsanforderungen ausgerichtet, die mit Untersetzungsgetriebekomponenten für Doppelwannen-Waschmaschinen verbunden sind, einschließlich der auf dieser Seite besprochenen Verhältnisgenauigkeit und Dichtungsüberlegungen. Dieser langjährige Fokus auf eine schmale, mechanisch verwandte Produktfamilie anstelle eines breiten, universellen Komponentenkatalogs hat eine konsistente Prozesskontrolle über alle Produktionsläufe hinweg unterstützt und ermöglicht eine engere Abstimmung mit Kunden hinsichtlich Struktur- und Materialspezifikationen während der Beschaffungsphase.

Für Beschaffungsteams, die einen Lieferanten für Untersetzungsgetriebe für Doppelwannen-Waschmaschinen bewerten, ist es im Allgemeinen nützlich, Mustereinheiten für die Maßprüfung, Getriebegeräuschprüfung und Dichtheitsprüfung anzufordern, bevor sie einen Produktionsauftrag erteilen, unabhängig davon, welcher Hersteller in Betracht gezogen wird. Die Überprüfung der Konsistenz des Zahnradzahnprofils, der Oberflächengüte des Gehäusedichtungssitzes und der Konzentrizität der Abtriebswelle anhand einer kleinen Charge von Proben liefert einen zuverlässigeren Hinweis auf die erwartete Feldleistung als die alleinige Überprüfung einer technischen Zeichnung.

9. Wartungs- und Installationsanleitung

Eine ordnungsgemäße Installation und regelmäßige Inspektion tragen dazu bei, die Lebensdauer eines Untersetzungsgetriebes für Doppelbottich-Waschmaschinen zu verlängern und die Wahrscheinlichkeit eines vorzeitigen Getriebe- oder Dichtungsverschleißes zu verringern. Die folgenden Vorgehensweisen werden häufig von Wartungstechnikern empfohlen, die an Doppelwannen-Waschmaschinenplattformen arbeiten.

1. Vergewissern Sie sich vor dem Einbau, dass die Montagefläche, die Keilverzahnung der Abtriebswelle und das Untersetzungsverhältnis des Ersatzgetriebes genau mit der Originalkomponente übereinstimmen, da ein nicht übereinstimmendes Verhältnis eine häufige Ursache für eine falsche Taktung des Pulsatorhubs ist.
2. Untersuchen Sie die Abtriebswellendichtung vor dem Zusammenbau auf Oberflächenschäden oder Verschleiß, da eine beschädigte Dichtung dazu führen kann, dass Feuchtigkeit in das Getriebegehäuse eindringt, selbst wenn das Getriebe selbst in gutem Zustand ist.
3. Stellen Sie sicher, dass die Gehäusefettfüllung intakt und für den Getriebetyp geeignet ist, wenn Sie das Untersetzungsgetriebegehäuse öffnen, da eine unzureichende Schmierung den Verschleiß der Zahnoberfläche beschleunigt.
4. Ziehen Sie die Befestigungselemente der Montagehalterung mit dem angegebenen Drehmoment an, anstatt sie zu fest anzuziehen, da eine übermäßige Klemmkraft das Gehäuse verformen und die Ausrichtung des Zahnradeingriffs beeinträchtigen kann.
5. Achten Sie regelmäßig auf ungewöhnliche Getriebegeräusche oder achten Sie auf erhöhte Vibrationen während des Waschzyklus, die auf Zahnverschleiß im Frühstadium oder eine Lagerfehlausrichtung hinweisen können, bevor es zu einem vollständigen Ausfall kommt.
6. Notieren Sie sich das Installationsdatum und die beobachteten Betriebsbedingungen, insbesondere die Nutzungshäufigkeit, um Austauschintervalle für zukünftige Wartungsplanungen vorhersehen zu können.

Das Befolgen dieser Schritte schließt die Möglichkeit eines Komponentenverschleißes im Laufe der Zeit nicht aus, da alle Untersetzungsgetriebebaugruppen unter normalen Betriebsbedingungen einem allmählichen Verschleiß unterliegen. Eine konsequente Installationspraxis und regelmäßige Inspektionen helfen jedoch im Allgemeinen dabei, Frühwarnzeichen zu erkennen, bevor ein Fehler den Gerätebetrieb unterbricht.

10. Häufig gestellte Fragen

(1) Was ist der Unterschied zwischen einem Doppelwannen-Waschmaschinen-Reduzierstück und einem Synchronisierer?

Ein Untersetzungsgetriebe senkt in erster Linie die Motordrehzahl und erhöht das Ausgangsdrehmoment über einen Getriebezug, während ein Synchronisierer der Mechanismus ist, der für die periodische Umkehr der Drehrichtung verantwortlich ist, um den oszillierenden Hub des Pulsators zu erzeugen. Bei einigen Twin-Tub-Plattformen sind diese beiden Funktionen in einem einzigen integrierten Gehäuse vereint, während sie bei anderen nacheinander getrennte Komponenten bleiben.

(2) Woher weiß ich, welchen Reduzierertyp meine Doppelbottich-Waschmaschine verwendet?

Die Identifizierung des richtigen Untersetzungsgetriebetyps beginnt im Allgemeinen mit dem Gerätemodell und der Antriebsstrangkonfiguration, da Schrägverzahnungs-, Schneckengetriebe-, Verbundstirnrad- und integrierte Untersetzungsgetriebe-Synchronisierungskonstruktionen jeweils einer bestimmten Getriebeanordnung entsprechen, wie in Abschnitt 2 dieser Seite beschrieben. Die Überprüfung der Montagefläche, der Keilverzahnung der Ausgangswelle und der Gehäuseabmessungen der Originalkomponente anhand der Referenzdaten des Herstellers ist die zuverlässigste Methode, um eine genaue Übereinstimmung zu bestätigen, bevor ein Ersatz bestellt wird.

(3) Beeinflusst die Qualität des Getriebematerials die Lebensdauer des Untersetzungsgetriebes erheblich?

Die Qualität des Getriebematerials ist neben der Schmiererhaltung, der Integrität der Gehäusedichtung und der Einschaltdauer einer von mehreren Faktoren, die sich auf die Lebensdauer auswirken. Wie in Abschnitt 4 dargestellt, zeigen einsatzgehärtete und gesinterte Legierungszahnräder unter ähnlichen Betriebsbedingungen im Allgemeinen einen langsameren relativen Verschleißfortschritt im Vergleich zu Standardstahlzahnrädern, obwohl die tatsächlichen Ergebnisse je nach Anwendung variieren.

(4) Warum macht das Untersetzungsgetriebe meiner Doppelwannen-Waschmaschine mehr Lärm als zuvor?

Erhöhte Getriebegeräusche im Laufe der Zeit weisen häufig auf Zahnoberflächenverschleiß im Frühstadium, verminderte Schmierung oder eine leichte Fehlausrichtung innerhalb des Getriebestrangs hin und sind im Allgemeinen eine Inspektion wert, bevor der Zustand zu stärkerem Verschleiß oder Abtriebswellenschlupf führt.

(5) Welche Informationen sollte ich angeben, wenn ich einen Doppelwannen-Waschmaschinen-Reduzierer von einem Hersteller beziehe?

Zu den nützlichen Informationen gehören in der Regel die Geräteplattform oder Modellreferenz, das erforderliche Untersetzungsverhältnis, die Spezifikation der Abtriebswellenverzahnung, die Abmessungen der Montagefläche und der erwartete Arbeitszyklus, da diese Details einem Hersteller dabei helfen, eine geeignete Getriebeanordnung und Materialqualität zu empfehlen.
