Waschmaschinen-Getriebegehäuse

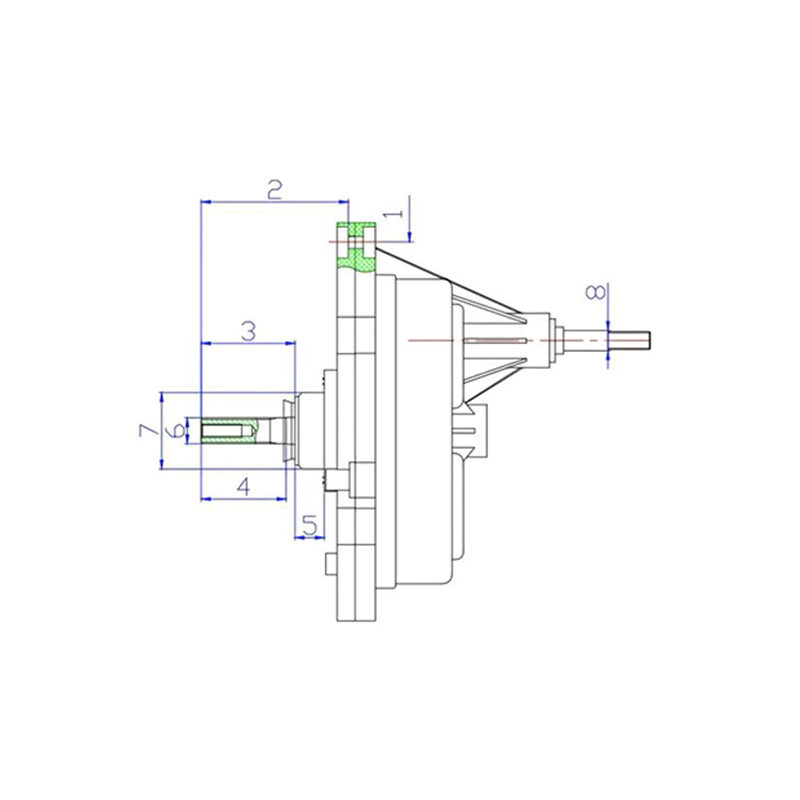

1. Was ist ein Waschmaschinen-Getriebegehäuse?

Ein Waschmaschinen-Getriebegehäuse ist das strukturelle Gehäuse, das das interne Getriebe der Antriebsstrangbaugruppe umgibt und trägt und die Lagerbohrungen, Befestigungsvorsprünge und Dichtflächen bereitstellt, die den Getriebemechanismus korrekt ausgerichtet halten und ihn gleichzeitig vor äußerer Feuchtigkeit schützen. Im Gegensatz zur kompletten funktionsfähigen Antriebsstrangbaugruppe a Getriebegehäuse für Waschmaschinen bezieht sich speziell auf die geformte oder gegossene Gehäusekomponente selbst, die normalerweise als zwei passende Hälften geliefert wird, die während der Montage um das Getriebe herum befestigt werden. Das Gehäuse trägt die von den ineinandergreifenden Zahnrädern erzeugten mechanischen Belastungen und überträgt sie über seine Befestigungspunkte auf das Gehäuse des Geräts, wodurch seine Materialauswahl und sein strukturelles Design einen direkten Einfluss auf die Gesamtzuverlässigkeit des Antriebsstrangs haben.

Da es sich bei dem Getriebegehäuse um ein tragendes Strukturteil und nicht um eine bewegliche Komponente handelt, wird seine Leistung in erster Linie anhand der Dimensionsstabilität unter thermischer und mechanischer Beanspruchung, der Beständigkeit gegen Rissbildung oder Verformung an Befestigungspunkten und seiner Fähigkeit zur Dämpfung von Zahnradeingriffsgeräuschen und nicht anhand der Rotationseigenschaften beurteilt. A Getriebegehäuse für Waschmaschinen Das sorgt dafür, dass während der gesamten Lebensdauer enge Lagerbohrungstoleranzen eingehalten werden, und trägt dazu bei, die korrekte Zahneingriffsausrichtung zu gewährleisten, was wiederum eine gleichmäßige Drehmomentübertragung unterstützt und abnormalen Verschleiß an den Zahnkontaktflächen reduziert. Materialwahl, Wandstärke und Rippendesign sowie die Anordnung der geteilten Dichtungen im Gehäuse sind im Allgemeinen die drei Faktoren, die ein Getriebegehäusedesign am deutlichsten von einem anderen unterscheiden.

Diese Kategorieseite fasst die gängigen Materialtypen und Strukturkonfigurationen zusammen, die bei der Herstellung von Getriebegehäusen für Waschmaschinen verwendet werden, ihre allgemeinen Funktionsprinzipien, anwendungsspezifische Auswahlüberlegungen für die OEM-Produktion und den Ersatzteilmarkt sowie Wartungsanleitungen, die für die Gehäuseinspektion und den Wiederzusammenbau relevant sind. Der Inhalt ist so organisiert, dass er Ingenieuren, Beschaffungsteams und Wartungstechnikern dabei hilft, Getriebegehäuseoptionen für eine bestimmte Antriebsplattform für Waschmaschinen zu bewerten.

2. Gemeinsame Typen und Strukturmerkmale

Getriebegehäuseprodukte für Waschmaschinen unterscheiden sich im Allgemeinen durch das Material und den Form- oder Gussprozess, der zur Bildung des Gehäuses verwendet wird, sowie durch die geteilte Anordnung, die zum Umschließen des Innengetriebes verwendet wird. Die folgenden vier Konfigurationen decken die meisten Getriebegehäusedesigns ab, die derzeit auf Antriebsplattformen für Waschmaschinen verwendet werden.

(1) Spritzgegossenes technisches Kunststoffgehäuse

Verstärkter technischer Kunststoff, meist glasfaserverstärktes Nylon oder ein ähnliches Polymer, wird durch Spritzguss in die Gehäuseform mit integrierten Rippen und Vorsprüngen eingearbeitet, um die Steifigkeit zu erhöhen, ohne das Gewicht erheblich zu erhöhen. Dieser Ansatz reduziert im Allgemeinen das Gesamtgewicht des Antriebsstrangs und bietet nützliche Geräuschdämpfungseigenschaften im Vergleich zu einem starren Metallgehäuse.

(2) Gehäuse aus Druckgussmetall

Durch Druckguss aus einer Aluminiumlegierung oder Zinklegierung entsteht ein Gehäuse mit höherer struktureller Steifigkeit und im Allgemeinen besserer Dimensionsstabilität bei Temperaturwechsel als ein entsprechendes Kunststoffgehäuse. Dieser Ansatz wird häufig für Antriebsstrangplattformen mit höherem Drehmoment oder höherer Beanspruchung gewählt, bei denen die Präzision der Lagerbohrung unter Dauerlast Priorität hat.

(3) Zweiteiliges geteiltes Gehäuse

Das zweiteilige geteilte Gehäusedesign, das sowohl bei Getriebegehäusen aus Kunststoff als auch bei Metallgehäusen üblich ist, verbindet eine Ober- und Unterschale entlang einer horizontalen Trennlinie, die durch die Mittellinien der Lagerbohrung verläuft. Diese Anordnung vereinfacht die Installation des Getriebes während der Montage und ermöglicht eine interne Inspektion oder Wartung, ohne die externe Montageschnittstelle des Gehäuses zu beeinträchtigen.

(4) Einteiliges geformtes Gehäuse mit Zugangsabdeckung

Einige Designs verwenden einen einzelnen geformten oder gegossenen Hauptkörper mit einer kleineren separaten Zugangsabdeckung anstelle von zwei ungefähr gleichen Hälften. Diese Konfiguration kann die strukturelle Kontinuität rund um die Lagerbohrungen insgesamt verbessern, da weniger Lastpfade die Trennlinie kreuzen, erfordert jedoch im Allgemeinen eine andere Montagereihenfolge des Getriebes während der Produktion.

3. Strukturelle Rolle und relatives Gewicht nach Materialtyp

Die strukturelle Aufgabe eines Waschmaschinen-Getriebegehäuses besteht darin, die präzise Ausrichtung der Lagerbohrungen und die Montagestabilität aufrechtzuerhalten und gleichzeitig die vom Innengetriebe erzeugten Reaktionslasten auf das Gerätegehäuse zu übertragen. Da sich das Gehäuse nicht dreht und auch nicht direkt mit Wasser in der Waschwanne in Kontakt kommt, unterscheiden sich seine technischen Prioritäten von den rotierenden Wellen- und Wendegetriebekomponenten, die an anderer Stelle in dieser Komponentenfamilie besprochen werden. Steifigkeit, Dimensionsstabilität und Vibrationsdämpfung stehen im Vordergrund und nicht die Rotationsverschleißfestigkeit.

Die folgende Tabelle zeigt das allgemeine relative Gewicht eines Waschmaschinengetriebegehäuses vergleichbarer Größe für die vier im vorherigen Abschnitt beschriebenen Material- und Konstruktionsansätze. Diese Zahlen stellen häufig beobachtete relative Vergleiche zwischen aktuellen Antriebsplattformen für Waschmaschinen dar und dienen als allgemeine Referenz und nicht als feste Spezifikation für ein einzelnes Produkt. Die Durchsicht dieses Vergleichs hilft zu klären, warum spritzgegossene Kunststoffgehäuse häufig ausgewählt werden, wenn das Gesamtgewicht des Geräts und die Versandkosten im Vordergrund stehen, während druckgegossene Metallgehäuse häufiger ausgewählt werden, wenn maximale strukturelle Steifigkeit bei anhaltendem Drehmoment die Hauptanforderung ist. Dies erklärt auch, warum die zweiteiligen geteilten und einteiligen Zugangsabdeckungskonfigurationen im Allgemeinen nach Montagefreundlichkeit und struktureller Kontinuität bewertet werden und nicht nur nach dem Gewicht, da beide Konstruktionsarten aus beiden Materialien hergestellt werden können. Ingenieure, die ein Waschmaschinen-Getriebegehäuse für eine neue Plattform bewerten, beginnen in der Regel damit, die relative Bedeutung von Gewicht, Steifigkeit und Feuchtigkeitsbeständigkeit abzuwägen, bevor sie anhand dieses Vergleichs eine bestimmte Material- und Konstruktionskombination eingrenzen.

Wie aus der Tabelle hervorgeht, liegen spritzgegossene Kunststoffgetriebegehäuse im Allgemeinen am unteren Ende des relativen Gewichtsbereichs, was mit dem Dichtevorteil technischer Polymere gegenüber Gussmetalllegierungen mit vergleichbarer Wandstärke übereinstimmt. Gehäuse aus Druckgussmetall liegen am oberen Ende und spiegeln die höhere Dichte von Aluminium- und Zinklegierungen wider, obwohl diese zusätzliche Masse im Allgemeinen mit einer deutlich höheren strukturellen Steifigkeit und thermischen Dimensionsstabilität einhergeht. Die zweiteiligen geteilten und einteiligen Zugangsabdeckungskonstruktionen fallen in diesem Vergleich in einen moderaten Bereich, da ihr relatives Gewicht in erster Linie von der Wahl des Basismaterials und nicht von der Split-Line-Anordnung selbst abhängt. Es ist zu beachten, dass das Gewicht bei der Spezifikation eines Getriebegehäuses für eine bestimmte Plattform nur einer von mehreren Faktoren ist. Auch strukturelle Steifigkeit, Geräuschdämpfung und Feuchtigkeitsbeständigkeit spielen bei der endgültigen Auswahl eine Rolle und werden in den folgenden Abschnitten behandelt. Beschaffungsteams beschaffen a Getriebegehäuse für Waschmaschinen B. für eine bestimmte Geräteplattform, sollten diese Tabelle als allgemeine Startreferenz betrachten und den genauen Materialbedarf anhand der angestrebten Drehmomentbelastung und des Gesamtgewichts des Geräts bestätigen. Da die tatsächlichen Gewichtsangaben selbst innerhalb einer einzelnen Materialkategorie je nach Gehäusegröße und Wandstärke variieren, ist es nach wie vor der zuverlässigste Ansatz, bei der Beschaffung auf der Grundlage der spezifischen Plattformspezifikation zu arbeiten.

4. Dimensionsstabilität bei thermischen Zyklen

Da das Getriebegehäuse einer Waschmaschine während seiner gesamten Lebensdauer eine präzise Ausrichtung der Lagerbohrungen gewährleisten muss, ist seine Dimensionsstabilität bei wiederholten Temperaturwechseln ein wichtiger technischer Aspekt, insbesondere da das Gerät Temperaturschwankungen zwischen den Umgebungsbedingungen und den leicht erhöhten Temperaturen, die bei längerem Betrieb entstehen, unterliegt. Technische Kunststoffe weisen im Allgemeinen einen höheren Wärmeausdehnungskoeffizienten auf als Gussmetalllegierungen, was bedeutet, dass ein Kunststoffgetriebegehäuse über einen bestimmten Temperaturbereich proportional größere Dimensionsbewegungen erfahren kann, es sei denn, die Materialformulierung und das Rippendesign sind speziell darauf ausgelegt, diesen Effekt zu begrenzen.

Das folgende Liniendiagramm zeigt einen veranschaulichenden Dimensionsstabilitätsindex über eine zunehmende Anzahl von Wärmezyklen für spritzgegossene Kunststoffgehäuse, druckgegossene Metallgehäuse und glasfaserverstärkte Kunststoffgehäuse, die speziell zur Reduzierung der Wärmeausdehnung formuliert wurden. Der Index spiegelt ein allgemeines, relatives Maß dafür wider, wie gut die Ausrichtung der Lagerbohrungen aufrechterhalten wird, und nicht eine garantierte Maßtoleranz für ein bestimmtes Produkt, da die tatsächlichen Ergebnisse von der spezifischen Polymer- oder Legierungsformulierung, der Wandstärke und der Rippengeometrie abhängen, die in einem bestimmten Gehäusedesign verwendet werden. Dieser Vergleich soll Technik- und Wartungsteams helfen zu verstehen, warum verstärkte Kunststoffformulierungen häufig anstelle von standardmäßigen ungefüllten Polymeren eingesetzt werden, wenn Dimensionsstabilität Priorität hat, und warum druckgegossene Metallgehäuse nach wie vor eine häufige Wahl für Plattformen sind, bei denen Temperaturwechsel häufiger oder ausgeprägter sind. Wenn man das Diagramm von links nach rechts liest, zeigt sich, dass sich die Stabilitätslücke zwischen den Materialtypen tendenziell vergrößert, wenn die Anzahl der thermischen Zyklen zunimmt, ein Muster, das mit kumulativen mikrostrukturellen Veränderungen übereinstimmt, die sich deutlicher auf unverstärkte Polymere als auf verstärkte Polymere oder Metalllegierungen auswirken. Diese wachsende Kluft ist einer der Hauptgründe dafür, dass Waschmaschinenplattformen für höhere Beanspruchungen zunehmend Getriebegehäuse aus glasfaserverstärktem Kunststoff oder Metalldruckguss anstelle eines standardmäßigen unverstärkten Polymeräquivalents vorsehen.

Die Druckgussmetalllinie nimmt über den gezeigten Wärmezyklusbereich am allmählichsten ab, was den inhärent niedrigeren Wärmeausdehnungskoeffizienten von Aluminium- und Zinklegierungen im Vergleich zu Polymermaterialien widerspiegelt. Die Linie aus glasfaserverstärktem Kunststoff weist einen steileren Abfall auf als das Metallgehäuse, aber einen deutlich allmählicheren Verlauf als das standardmäßige unverstärkte Polymer, was damit zusammenhängt, dass die Verstärkungsfasern die Harzmatrix einschränken und die gesamte Dimensionsbewegung bei wiederholten Temperaturschwankungen begrenzen. Die Standardlinie für unverstärkten Kunststoff nimmt in diesem Vergleich am stärksten ab, was ungefüllten Polymeren entspricht, die vergleichsweise weniger innere Verstärkung aufweisen, um einer kumulativen Dimensionsdrift an den Lagerbohrungsstellen zu widerstehen. Es ist hervorzuheben, dass es sich bei dieser Tabelle um einen allgemeinen relativen Vergleich und nicht um eine zertifizierte Toleranzspezifikation handelt, da die Dimensionsstabilität in der Praxis auch stark von der Rippengeometrie, der Wandstärkenkonsistenz und der ausgewählten Polymer- oder Legierungssorte abhängt. Für OEM-Produktionslinien, die ein neues Waschmaschinen-Getriebegehäuse spezifizieren, sollte die Materialauswahl auf das erwartete Temperaturwechselprofil des Zielgeräts abgestimmt sein, anstatt standardmäßig auf ein einziges Material für alle Produktstufen zu setzen. Techniker, die anspruchsvollere oder häufig genutzte Maschinen warten, stellen beim Aftermarket-Ersatz häufig fest, dass die Verwendung eines Gehäuses aus verstärktem Kunststoff oder Druckgussmetall, sofern die Montageschnittstelle dies zulässt, die Häufigkeit von Beschwerden über Getriebegeräusche im Zusammenhang mit der Ausrichtung im Vergleich zu einem Basisersatz aus unverstärktem Polymer reduziert.

5. Anwendungsszenarien und Auswahlprioritäten

Bei der Auswahl des richtigen Waschmaschinen-Getriebegehäuses für eine bestimmte Anwendung müssen mehrere strukturelle Faktoren gegen die spezifischen Anforderungen der Ziel-Antriebsstrangplattform abgewogen werden. Für die OEM-Produktion muss das Gehäuse zusammen mit dem Innengetriebe und der Abtriebswelle spezifiziert werden, da die Abmessungen der Lagerbohrung, die Platzierung der Montagenabe und die Anordnung der Split-Line-Dichtung zwischen diesen Komponenten voneinander abhängen. Beim Aftermarket-Austausch verlagert sich die Priorität auf die exakte Übereinstimmung der Lagerbohrungsanordnung, der Montagefläche und des Gehäusematerials mit der Originalkomponente, um Fehlausrichtungen oder Geräusche nach dem Zusammenbau zu vermeiden.

Das folgende Balkendiagramm zeigt eine allgemeine Auswahlprioritätsbewertung anhand von fünf gängigen Bewertungsfaktoren für Getriebegehäusekomponenten von Waschmaschinen: strukturelle Steifigkeit, Geräuschdämpfung, Feuchtigkeitsbeständigkeit, Gewicht und Herstellungskosteneffizienz. Diese Bewertungen spiegeln eine allgemeine Gewichtung wider, die üblicherweise bei der Komponentenbewertung angewendet wird, und nicht eine feste Formel, da sich die tatsächliche Prioritätsrangfolge verschiebt, je nachdem, ob das Gehäuse für eine kompakte Haushaltsplattform oder ein Gerät mit größerer Kapazität und höherem Drehmoment gedacht ist. Die Durchsicht dieses Diagramms vor der endgültigen Beschaffungsentscheidung hilft Beschaffungs- und Entwicklungsteams dabei, sich darauf abzustimmen, welche Faktoren bei der Lieferantenbewertung und Musterprüfung die größte Aufmerksamkeit verdienen. Es bietet auch einen nützlichen Rahmen für den Vergleich technischer Vorschläge aus verschiedenen Komponentenquellen auf vergleichbarer Basis, anstatt sich isoliert auf ein einzelnes Attribut zu konzentrieren. Bei den meisten Waschmaschinenplattformen haben die strukturelle Steifigkeit und die Feuchtigkeitsbeständigkeit im Vergleich zu ihrer scheinbaren Einfachheit tendenziell ein unverhältnismäßig hohes Gewicht, da Abweichungen in diesen Bereichen nach längerem Gebrauch häufig zu einer Fehlausrichtung des Getriebes oder zu innerer Korrosion führen.

Wie aus der Tabelle hervorgeht, liegen Struktursteifigkeit und Feuchtigkeitsbeständigkeit auf der allgemeinen Prioritätenliste oder nahe an der Spitze, dicht gefolgt von Geräuschdämpfung, während Gewicht und Herstellungskosteneffizienz zwar immer noch relevant sind, bei einer ausgewogenen Bewertung einer Getriebegehäusekomponente jedoch im Allgemeinen etwas weniger Gewicht haben. Dieses Muster spiegelt die praktische Realität wider, dass ein Getriebegehäuse einer Waschmaschine, das eine Fehlausrichtung des Getriebes oder das Eindringen von Feuchtigkeit zulässt, dazu neigt, Probleme im nachgeschalteten Antriebsstrang zu erzeugen, lange bevor sekundäre Faktoren wie das Gehäusegewicht für den Betrieb von Bedeutung werden. Ingenieure und Einkäufer, die einen neuen Lieferanten von Getriebegehäusen bewerten, verwenden üblicherweise einen ähnlichen Gewichtungsrahmen wie diesen, um Stichprobenprüfungen zu strukturieren, wobei neben der Materialüberprüfung die Prüfung der Lagerbohrungsmaße und Split-Line-Dichtungsprüfungen Vorrang haben, anstatt die Kosten als primäres Unterscheidungsmerkmal zu betrachten. Bei Plattformen, die für Anwendungen mit höherem Drehmoment oder häufigerer Nutzung vorgesehen sind, verdient die strukturelle Steifigkeit oft noch mehr Gewicht als in dieser allgemeinen Tabelle dargestellt, da eine anhaltend höhere Belastung die Folgen einer selbst geringfügigen Gehäusedurchbiegung an den Lagerbohrungen erhöht. Letztendlich sollte die relative Gewichtung dieser fünf Faktoren angepasst werden, um die spezifische Drehmomentbelastung, die Betriebsumgebung und die Zuverlässigkeitserwartungen der Zielplattform für den Antriebsstrang der Waschmaschine widerzuspiegeln.

6. Vergleich der Leistungsprofile verschiedener Gehäusematerialien

Über einzelne Kennzahlen wie Gewicht oder thermische Stabilität hinaus ist es oft sinnvoll, das Gesamtleistungsprofil eines Waschmaschinen-Getriebegehäuses in mehreren Dimensionen gleichzeitig anzuzeigen. Das nachstehende Radardiagramm vergleicht ein Gehäuse aus spritzgegossenem Kunststoff mit einem Gehäuse aus Druckgussmetall hinsichtlich fünf Merkmalen: strukturelle Steifigkeit, Geräuschdämpfung, Leichtbauweise, Feuchtigkeitsbeständigkeit und Kosteneffizienz. Diese Art der Multi-Attribut-Ansicht hilft Entwicklungsteams, Kompromisse zu visualisieren, anstatt sich isoliert auf eine einzelne Spezifikation zu konzentrieren, da kein einzelnes Fallmaterial in allen Kategorien gleichzeitig die höchste Punktzahl erzielt. Die hier gezeigte Bewertung dient der Veranschaulichung und soll allgemeine Tendenzen darstellen, die bei gängigen Waschmaschinenplattformen beobachtet werden, und keinen zertifizierten Benchmark für ein einzelnes Produkt darstellen. Der Vergleich zweier Gehäusematerialien auf demselben Radarrahmen erleichtert auch die Kommunikation von Design-Kompromissen gegenüber nicht-technischen Interessenvertretern während einer Plattformüberprüfung oder Lieferantendiskussion.

Die überlappenden Polygone im Radardiagramm veranschaulichen, dass das Gehäuse aus spritzgegossenem Kunststoff im Allgemeinen bessere Ergebnisse bei Geräuschdämpfung, Leichtbauweise und Kosteneffizienz erzielt, was mit den inhärenten Dämpfungs- und Dichteeigenschaften technischer Polymere übereinstimmt, die weiter oben auf dieser Seite besprochen wurden. Im Vergleich dazu schneidet das Gehäuse aus Metalldruckguss bei struktureller Steifigkeit und Feuchtigkeitsbeständigkeit tendenziell besser ab, was vor allem darauf zurückzuführen ist, dass Metalllegierungen der Durchbiegung unter Last effektiver widerstehen und über längere Nutzungsdauern weniger anfällig für Feuchtigkeitsaufnahme sind als Polymermaterialien. Dieses Kompromissmuster ist ziemlich typisch, wenn Polymer- und Metallstrukturkomponenten in vielen mechanischen Anwendungen verglichen werden, nicht nur in Antriebssträngen von Waschmaschinen. Dieser Vergleich unterstreicht ein wiederkehrendes Thema auf dieser Kategorieseite: Kein einziges Material für Waschmaschinen-Getriebegehäuse ist allgemein überlegen, und die richtige Wahl hängt davon ab, ob das Leistungsprofil des Gehäuses an die spezifische Drehmomentbelastung, das Gewichtsziel und die Umgebungseinflüsse der betreffenden Geräteplattform angepasst ist. Entwicklungsteams, die eine neue Waschmaschinenplattform überprüfen oder das von einem Komponentenlieferanten vorgeschlagene Getriebegehäusematerial bewerten, können mithilfe eines Radarvergleichs wie diesem schnell erkennen, welche Kompromisse akzeptiert werden, bevor sie sich auf ein endgültiges Design festlegen.

7. Strukturübersicht eines typischen Getriebegehäuses

Um die obige Strukturbesprechung leichter verständlich zu machen, zeigt das isometrische Diagramm unten den allgemeinen Aufbau eines typischen zweiteiligen Waschmaschinen-Getriebegehäuses. Es zeigt die obere Gehäusehälfte, die untere Gehäusehälfte, die Lagerbohrungsvorsprünge, die die inneren Getriebewellen tragen, und die Befestigungsvorsprünge, die die beiden Hälften entlang der Trennlinie zusammenklemmen. Diese vereinfachte Strukturansicht ist als allgemeine Referenz und Orientierung gedacht und nicht als präzise Konstruktionszeichnung eines bestimmten Produkts. Die Betrachtung des Gehäuses als eine Reihe zusammenpassender Strukturhälften hilft zu verstehen, warum die Spaltliniendichtung und die Platzierung der Befestigungsvorsprünge für die Gesamtleistung des Gehäuses genauso wichtig sind wie die in früheren Abschnitten besprochene Auswahl des Grundmaterials. Das Verständnis dieser Schichtstruktur erleichtert auch die Interpretation der zuvor behandelten Auswahldiskussion, da jede gekennzeichnete Zone im Diagramm einer anderen Bewertungspriorität als Abschnitt 5 entspricht.

Wenn man das Diagramm von oben nach unten liest, folgt man der physikalischen Montagesequenz eines typischen zweiteiligen Getriebegehäuses, beginnend mit der oberen Gehäusehälfte, die über dem Getriebe angebracht wird, und endet mit den Befestigungsvorsprüngen in der Nähe der Unterkante, die die beiden Hälften sicher zusammenklemmen. Die oben in der oberen Hälfte gezeigten Lagerbohrungsvorsprünge bieten die präzisen kreisförmigen Sitze, die die Getriebewellenlager tragen, und ihre Maßhaltigkeit bestimmt direkt die Zahneingriffsausrichtung, weshalb die Präzision der Lagerbohrungen in Abschnitt 5 als höchste Bewertungspriorität hervorgehoben wurde. Die entlang der horizontalen Verbindung zwischen den beiden Gehäusehälften verlaufende Spaltliniendichtung verhindert, dass Feuchtigkeit und Reinigungsmittelrückstände in den inneren Hohlraum eindringen, und ihr Zustand hängt eng mit der Diskussion über die Feuchtigkeitsbeständigkeit in Abschnitt 3 zusammen. Die untere Gehäusehälfte spiegelt im Allgemeinen die Lagerbohrungsmerkmale der oberen Hälfte wider, um die Welle zu vervollständigen Unterstützung und integriert häufig auch die primäre Montageschnittstelle des Gehäuses in das Gerätegehäuse. Die um den Gehäuseumfang verteilten Befestigungsvorsprünge müssen im umgebenden Material ausreichend verstärkt sein, um wiederholten Klemmbelastungen standzuhalten, ohne zu reißen, insbesondere bei Gehäusekonstruktionen aus Kunststoff, bei denen üblicherweise Verstärkungsrippen für die Vorsprünge um jede Befestigungsposition herum angebracht werden. Die Betrachtung des Getriebegehäuses als ein zusammenpassendes Paar von Strukturhälften und nicht als ein einzelnes generisches Gehäuse ist ein nützliches mentales Modell beim Vergleich von Beschaffungsoptionen oder bei der Diagnose eines Feldausfalls im Zusammenhang mit Fehlausrichtung oder Leckage.

8. Überlegungen zur Herstellung für OEM- und Aftermarket-Lieferungen

Eine konsequente Steuerung des Herstellungsprozesses hat einen direkten Einfluss darauf, wie gut ein Waschmaschinengetriebegehäuse nach dem Einbau funktioniert, insbesondere im Hinblick auf die Maßhaltigkeit der Lagerbohrung, die Ebenheit der Trennlinie und die Materialkonsistenz über Produktionschargen hinweg. OEM-Hersteller fordern im Allgemeinen eine strenge Chargenkonsistenz, da selbst kleine Dimensionsverschiebungen in der Lagerbohrungsposition die Ausrichtung des Zahnradeingriffs beeinträchtigen können, sobald das Gehäuse mit einem separat für dieselbe Plattform beschafften Getriebezug gekoppelt wird. Aftermarket-Zulieferer stehen vor einer ähnlichen, aber besonderen Herausforderung, da ein Ersatzgetriebegehäuse genau genug mit der Anordnung der Lagerbohrungen, der Montagefläche und der Split-Line-Dichtungsanordnung der Originalausrüstung übereinstimmen muss, um nach dem Einbau keine neuen Geräusche oder Probleme mit dem Eindringen von Feuchtigkeit zu verursachen, selbst wenn das Originalgerätemodell nicht mehr in der aktuellen Produktion ist.

Cixi Gaite Electric Co., Ltd. wurde 2002 gegründet und hat seinen Sitz in Ningbo, Zhejiang. Das Unternehmen hat seine Fertigungsaktivitäten speziell auf Kernkomponenten des Antriebsstrangs von Waschmaschinen konzentriert, darunter Untersetzungsgetriebe, Synchronisierungen und die strukturellen Getriebegehäuse, in denen diese untergebracht sind, sowohl für OEM-Hersteller als auch für Aftermarket-Anwendungen. Das Unternehmen verfügt über eine Produktionsfläche von etwa 10.000 Quadratmetern und hat seine Fertigungsprozesse auf die spezifischen Anforderungen an die Präzision der Lagerbohrungen und die Spaltlinienabdichtung ausgerichtet, die mit Getriebegehäusekomponenten für Waschmaschinen verbunden sind, einschließlich der auf dieser Seite besprochenen Überlegungen zur Steifigkeit und Feuchtigkeitsbeständigkeit. Dieser langjährige Fokus auf eine schmale, mechanisch verwandte Produktfamilie anstelle eines breiten, universellen Komponentenkatalogs hat eine konsistente Prozesskontrolle über alle Produktionsläufe hinweg unterstützt und ermöglicht eine engere Abstimmung mit Kunden hinsichtlich Struktur- und Materialspezifikationen während der Beschaffungsphase.

Für Beschaffungsteams, die einen Lieferanten von Waschmaschinen-Getriebegehäusen bewerten, ist es im Allgemeinen nützlich, Mustereinheiten für die Prüfung der Lagerbohrungsmaße, die Prüfung der Ebenheit von Teillinien und die Belastungsprüfung der Befestigungsnaben anzufordern, bevor sie einen Produktionsauftrag erteilen, unabhängig davon, welcher Hersteller in Betracht gezogen wird. Die Überprüfung der Konzentrizität der Bohrung, der Oberflächengüte der Trennlinien sowie der Integrität von Rippen und Vorsprüngen bei einer kleinen Probencharge liefert einen zuverlässigeren Hinweis auf die erwartete Feldleistung als die alleinige Überprüfung einer technischen Zeichnung.

9. Wartungs- und Installationsanleitung

Eine ordnungsgemäße Installation und regelmäßige Inspektion tragen dazu bei, die Lebensdauer eines Waschmaschinen-Getriebegehäuses zu verlängern und die Wahrscheinlichkeit einer vorzeitigen Fehlausrichtung oder feuchtigkeitsbedingten Verschleißes zu verringern. Die folgenden Vorgehensweisen werden häufig von Wartungstechnikern empfohlen, die an Antriebsstrangplattformen von Waschmaschinen arbeiten.

1. Vergewissern Sie sich vor dem Einbau, dass die Lagerbohrungsanordnung, die Montagefläche und das Material des Ersatzgetriebegehäuses mit der Originalkomponente übereinstimmen, da eine nicht übereinstimmende Bohrungsanordnung eine häufige Ursache für eine Fehlausrichtung des Getriebes ist.
2. Überprüfen Sie die Split-Line-Dichtung oder die Dichtfläche vor dem Zusammenbau auf Beschädigungen, da eine beschädigte Split-Line-Dichtung dazu führen kann, dass Feuchtigkeit in das Gehäuse eindringt, selbst wenn die Lagerbohrungen in gutem Zustand sind.
3. Überprüfen Sie die Befestigungsvorsprünge im Bereich der Befestigungsschrauben auf Risse, insbesondere bei Kunststoffgehäusen, da wiederholtes zu festes Anziehen das umgebende Material allmählich schwächen kann.
4. Ziehen Sie die Gehäusebefestigungen gleichmäßig und mit dem angegebenen Wert an, anstatt sie zu fest anzuziehen, da eine ungleichmäßige oder übermäßige Klemmkraft die Trennlinie verzerren und die Ausrichtung der Lagerbohrung beeinträchtigen kann.
5. Überprüfen Sie die Gehäusetrennlinie während des Betriebs regelmäßig auf ungewöhnliche Getriebegeräusche oder sichtbare Feuchtigkeit. Dies kann auf einen frühen Dichtungsverschleiß hinweisen, bevor sich ein schwerwiegenderes Ausrichtungsproblem entwickelt.
6. Notieren Sie sich das Installationsdatum und die beobachteten Betriebsbedingungen, insbesondere Schwankungen der Umgebungstemperatur und Nutzungshäufigkeit, um Austauschintervalle für zukünftige Wartungsplanungen vorhersehen zu können.

Das Befolgen dieser Schritte schließt die Möglichkeit eines Komponentenverschleißes im Laufe der Zeit nicht aus, da alle Getriebegehäusekomponenten unter normalen Betriebsbedingungen einem allmählichen Verschleiß unterliegen. Eine konsequente Installationspraxis und regelmäßige Inspektionen helfen jedoch im Allgemeinen dabei, Frühwarnzeichen zu erkennen, bevor ein Fehler den Gerätebetrieb stört.

10. Häufig gestellte Fragen

(1) Was ist der Unterschied zwischen einem Getriebegehäuse und einem Getriebe einer Waschmaschine?

Ein Getriebegehäuse bezieht sich speziell auf die strukturelle Gehäusekomponente, die den internen Getriebezug umschließt und trägt, während sich ein Getriebekasten im Allgemeinen auf die komplette verpackte Einheit bezieht, die das Getriebegehäuse zusammen mit dem internen Getriebezug, der Synchronisierung und der Abtriebswellenbaugruppe umfasst. In der Praxis ist ein Getriebegehäuse eine Strukturkomponente innerhalb einer kompletten Getriebebaugruppe.

(2) Woher weiß ich, welches Getriebegehäusematerial meine Waschmaschinenplattform benötigt?

Die Identifizierung des geeigneten Materials beginnt im Allgemeinen mit der Zieldrehmomentbelastung und dem erwarteten Arbeitszyklus der Geräteplattform, da spritzgegossene Kunststoff- und druckgegossene Metallgehäuse unterschiedliche Struktur- und Gewichtskompromisse erfordern, wie in den Abschnitten 3 und 6 dieser Seite beschrieben. Die Überprüfung der Lagerbohrungsanordnung, der Montagefläche und der Materialqualität der Originalkomponente anhand der Referenzdaten des Herstellers ist die zuverlässigste Methode, um eine genaue Übereinstimmung zu bestätigen, bevor ein Ersatz bestellt wird.

(3) Hat das Material des Getriebegehäuses einen erheblichen Einfluss auf die langfristige Ausrichtung des Getriebes?

Das Material des Getriebegehäuses ist neben der Installationsqualität, der Temperaturwechselfrequenz und der Präzision der Lagerbohrung bei der Herstellung einer von mehreren Faktoren, die die langfristige Ausrichtung beeinflussen. Wie in Abschnitt 4 dargestellt, zeigen verstärkte Kunststoff- und Druckgussmetallgehäuse im Allgemeinen einen langsameren relativen Rückgang der Dimensionsstabilität im Vergleich zu unverstärkten Standardkunststoffgehäusen unter ähnlichen Temperaturwechselbedingungen, obwohl die tatsächlichen Ergebnisse je nach Anwendung variieren.

(4) Kann ein gerissenes Getriebegehäuse repariert statt ersetzt werden?

Kleinere Oberflächenschäden in der Nähe von Lagerbohrungen oder Befestigungsvorsprüngen können manchmal ohne vollständigen Austausch behoben werden, aber Risse in der Nähe einer Lagerbohrung oder eines Befestigungsvorsprungs beeinträchtigen im Allgemeinen die strukturelle Integrität, sodass ein vollständiger Gehäuseaustausch die zuverlässigere Option ist, da diese Bereiche sich direkt auf die Ausrichtung und Klemmsicherheit des Zahnrads auswirken.

(5) Welche Informationen sollte ich bei der Beschaffung eines Waschmaschinen-Getriebegehäuses von einem Hersteller angeben?

Zu den nützlichen Informationen gehören in der Regel die Geräteplattform oder Modellreferenz, die Anordnung und der Abstand der Lagerbohrungen, die Abmessungen der Montagefläche, die erwartete Drehmomentbelastung und die bevorzugte Materialkategorie, da diese Details einem Hersteller dabei helfen, ein geeignetes Gehäusematerial und eine geeignete Strukturkonstruktion zu empfehlen.
